Biegesteif oder elastisch? Wie Plattendicke und Hebelarm die Ankerkraft beeinflussen

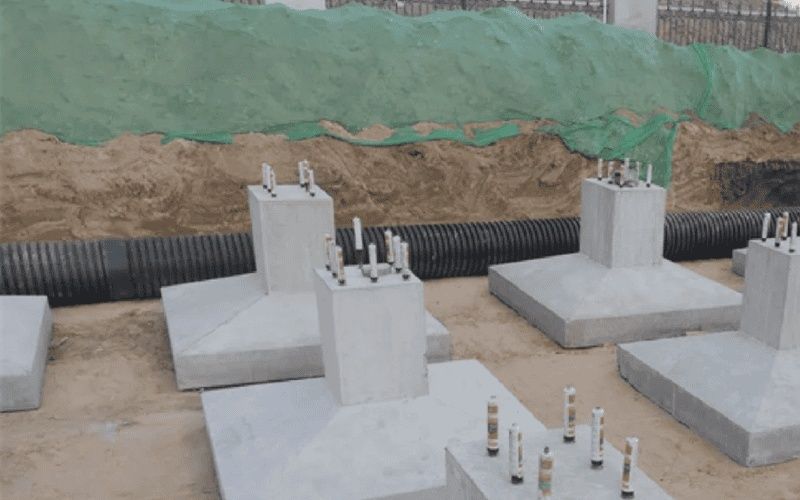

D Realität uf em Bau wenn d Ankerplatte nochgit
Uf em Papier wird e Ankerplatte oft als starri Verbindung zwüsche Stahlbauteil und Beton behandelt. I dr Praxis git aber au e dicki Stahlplatte under Zug, Moment und Querchraft minimal noch. Wird d Platte z dünn gwählt, wird us dere kleine Verformig e entscheidendi Quelle für Zuesatzchräft. D Platte biegt sich im Bereich zwüsche Profil und Anker, dr Kontakt zum Untergrund verlagert sich, und d Zuganker übernehmed meh Last, als es d ursprüngligi Starrkörperannahm vorgäh het.
Besonders heikel isch d Situation bi Stütze, Fassadenkonsolen, Geländerfüess, Stahlbauanschlüss und Montageplatte mit grössere Distanz zum Beton. E weichi Unterlage, e dicki Mörtelschicht oder e nödtragendi Zwüschelag vergrössered dr wirksami Hebelarm zusätzlich. Dadurch chönd d Ankerchräft unerwartet aasteige, während gleichzeitig d Betonpressige, d Schweissnähte und d Platteränder stärker beansprucht werde. Ziel vo dere Betrachtig isch, d Grundsätz vo de Verankerigsbemessig verständlich und für Schwiizer Baustelle umsetzbar z mache.
D Mechanik vo dr Prying Action und wie Hebelchräft entstönd
Bi ere starr agnohene Platte werde d äussere Chräfte über Gleichgwicht und Geometrie uf d einzelne Anker verteilt. D Platte selber verformt sich i dere Vereinfachig praktisch nöd. Sobald sie aber unter Zuglast durchbiegt, entstoht e veränderte Kontaktzone. Dr Plattefuess hebt sich lokal ab, während sich am Rand oder i de Druckzone e konzentrierte Uflagerig bildet. Die Druckresultierende am Platterand wirkt wie e zusätzlicher Hebelpunkt und erzeugt e sogenannte Prying Action.
Vereinfacht gseit zieht d Platte nöd nur direkt am Anker. Durch d Durchbiegig entsteht e innere Kraft, wo d Platte am Rand gegen d Unterlage drückt und d Zuganker gleichzeitig stärker usenandzieht. Wie gross die Zuesatzchräft werde, hängt unter anderem vo dr Plattendicke, dr Spannwiiti bis zum Anker, dr Profilsteifigkeit, dr Lochgeometrie und em Untergrund ab. E längere oder unkontrolliert vergrösserte Hebelarm erhöht s Biegemoment. E dünni Platte reagiert denn nöd nur mit elastischer Durchbiegig, sondern chann lokal plastisch werde.
Für d Bemessig isch wichtig, zwüsche de nominale äussere Last und dr effektiv am Anker aachoene Last z unterscheide. Bi ere flexiblen Platte chann sich d Lastverteilung i ere Ankergruppe verschiebe. Einzelni Anker werde stärker belastet, au wenn d Summe vo de äussere Chräfte unverändert bliibt. D Fachliteratur zur nichtstarren Grundplatte zeigt, dass nebst dr Plattendicke au Profilsteifigkeit, Materialverhalte, Ankercharakteristik und Verformigsgränze beurteilt werde müend. Für e vertüüfti technische Betrachtig bietet die Analyse vo starre und nichtstarre Grundplatte e gueti Grundlage.
- Direkti Zuglast: D Anker übernehmed d Last entsprechend dr angenommene Steifigkeit vo dr Platte.
- Plattedurchbiegig: D Kontaktzone verlagert sich, und dr innere Hebelarm wird kleiner oder grösser.
- Prying Action: Zusätzligi Randdruckchräft erhöhed d Zugchräft i de betroffene Anker.
- Folgelaste: Nebst em Anker selber chönd Beton, Schweissnaht, Lochrand und Profil lokal überlastet werde.
Die klassische Starrkörper-Theorie bliibt für villi Bemessigsfälle sinnvoll, aber nur wenn d Platte tatsächlich genügend steif isch. Sie darf nöd als automatische Tatsache behandelt werde. Bi sicherheitsrelevante Anschlüss, dünne Platte, grosse Randabständ oder hohe Momente isch e realistischi Beurteilung nötig. Je nach Projekt chönd dafür e Komponentenmodell, e nichtlineari Finite-Elemente-Analyse oder e konservativi Bemessig mit nachgewiesener Plattendicke und klar definierter Lastverteilung erforderlich sii.
Starri Platte versus elastischi Platte im direkte Vergliich
E starri Platte verteilt d Last kontrolliert und behält ihri Geometrie weitgehend bi. D Ankergruppe wird entsprechend dr äussere Zug- und Momentenlast bemesse. Bi ere elastische Platte verformt sich d Stahlfläche spürbar, und d höchstbelastete Anker chönd deutlich meh Zug überneh. Zusätzlich steige d Verformige im Gebrauchszustand. Das cha zu Rissbildung im Beton, Lockerig vo de Befestigung, Undichtigkeite oder sichtbarem Verzug am Fassadenelement führe.
ETAG 001, Annex C, basiert bi de Übertragig vo Lasten uf Ankergruppe grundsätzlich uf ere steife Befestigung. Die Vorgabe definiert Bemessigsverfahren für zugelasseni Anker im Beton und verlangt, dass d Ankergruppe über e steifi Vorrichtig belastet wird. Das heisst nöd, dass jede reale Platte perfekt starr sii muss. Es heisst aber, dass d verantwortliche Planig sicherstelle muess, dass d Vereinfachig für de konkrete Anschlüss vertretbar isch. E Beurteilung als „nahezu starr“ darf nöd pauschal überno werde. Vergliichsanalysen mit elastischerem Modell und Starrplattenmodell chönd hälfe, d Differenz vo de Ankerchräft, d Plattespannige und d Verformige z beurteila.
| Merkmal | Unzureichendi Dimensionierig | Usriichendi Dimensionierig |
|---|---|---|
| Platteverhalte | Deutlichi elastischi oder plastischi Durchbiegig | Begrenzti Verformig, Verhalten nahe bi starrem Modell |
| Ankerchräft | Zuesatzchräft durch Prying Action, ungleichmässigi Verteilung | Lastverteilung entspricht de Bemessigsannahme besser |
| Versagesszenarie | Plattebiegig, Lochleibig, Schweissnahtbruch, Ankerzug oder Betonausbruch | Nachwiis vo Platte, Stahl, Beton und Anker isch konsistent führbar |
| Montagerisiko | Verzug, unvollständige Uflagerig, lokale Spalte | Passgenaui Uflagerig und kontrollierbari Lastabtragig |
Iifluss vo Unterguss und nödtragende Schichte
Zwüsche ere Stahlplatte und em tragende Beton ligged i dr Praxis häufig Schichte, wo für d Lastabtragig nöd oder nur begrenzt berücksichtigt werde dörfed. Dazu ghöred Putz, Dämmig, Holz, lose Stahlblech, Luftspalt oder e Mörtelschicht, wo nöd nachgewiese tragfähig und steif isch. Für d Wahl vo dr Ankerlängi muess d Dicke vo dere Schichte zur Plattedicke dazugerechnet werde, damit d erforderliche Verankerigstiifi im tragende Untergrund tatsächlich erreicht wird.
Besonders kritisch isch dr Einfluss bi Querchraft und Moment. E weichi oder dicki Zwüschelag verschiebt d Kraftresultierende weg vom Beton und vergrösseret dr Hebelarm am Anker. Dadurch entstoht Biegig im Befestigungsmittel, wo i dr reine Zugbemessig nöd sichtbar wird. Zusätzlich chann e ungleichmässige Uflagerig zu punktuelle Pressige führe. Was während dr Montage als kleine Spalt erschiint, wird under Windlast, Nutzlast, Schwingige oder Temperaturwechsel zu ere dauerhafte Zusatzbeanspruchig.
- Tragendi und nödtragendi Schichte müend vor dr Bemessig eindeutig identifiziert werde.
- Eine Mörtel- oder Untergusschicht darf nur dann als lastabtragend berücksichtigt werde, wenn Material, Dicke, Festigkeit und Ausfüehrig nachgewiese sind.
- Bei grössere Distanze zum Beton isch dr Hebelarm explizit i dr Zug- und Querchraftbemessig z erfasse.
- Rohrhülse oder geeigneti Druckelement chönd hälfe, Druck direkt i de Beton z leite, sofern sie statisch vorgseh und sauber montiert sind.
- Ungeplanti Zwüschelage müend vor em Verguss oder em endgültige Aazieh vo de Anker mit dr Bauleitig und dr verantwortliche Fachplanig geklärt werde.
Eurocode 2 Teil 4 und technische Berichte zu Befestigunge im Beton und Mauerwerk enthalte hierfür Randbedingige und Nachwiisregle. Ob dr Hebelarm vernachlässigt werde darf, hängt unter anderem vo ere steife Metallbefestigung, direktem Uflager und ere kontrollierte Mörtelschicht ab. E improvisierti Distanzmontage erfüllt die Bedingige in dr Regel nöd automatisch. Sauberi Vorbereitig, vollflächigi Uflagerig und e dokumentierti Ausfüehrig sind deshalb genauso wichtig wie d rechnerischi Plattendicke.
Praxis-Checkliste für d Bemessig und Montagekontrolle
Am Afang staht immer d korrekti Erfassig vom Lastfall. Nebst dr zentrische Zuglast müend Momente, Querchräft, Exzentrizitäte, Windlast, Montagezuständ und allfälligi dynamischi Einwirkige berücksichtigt werde. Danach wird d Geometrie vo dr Platte festgleit: Dicke, Breiti, Längi, Lochdurchmesser, Lochabständ, Randabständ und Distanz zum Stahlprofil. D Plattendicke darf nöd nur nach em Gewicht oder em verfügbaren Lagerformat gwählt werde. Entscheidend isch, ob sie d vorausgsetzi Lastverteilung mit begrenzter Verformig sicherstellt.
Im nächste Schritt werde alli Teilwiderständ überprüeft. Dazu ghöred Stahlzug und Stahlbiegig vom Anker, Betonausbruch, Herausziehen, Spaltbruch, Randbruch, Durchstanzeffekte, Plattenbiegig, Lochleibig sowie d Tragfähigkeit vo de Schweissnähte. Bei ere flexible Platte chönd sich d Ankerchräft gegenüber em Starrplattenmodell erhöhe. Moderne Software mit komponentebasiertem Finite-Elemente-Modell cha Spannige, plastischi Zone, Verformige und individuelle Ankerchräft sichtbar mache. Trotzdem ersetzt s Programm weder d Ingenieurbeurteilung noch d Kontrolle vo Herstellerzulassig, Normbereich und Montagevorgabe.
- Untergrund prüefe: Betonfestigkeit, gerissener oder ungerissener Zustand, Bauteildicke, Bewehrig, Rand- und Achsabständ erfasse. Bohrstelle mit Bewehrigsscanner kontrolliere, wenn e Kollision möglich isch.
- Hebelarm festlege: Plattedicke, Unterguss, Dämmig, Luftspalt und jede weitere Distanz zwüsche Stahlteil und tragendem Beton messen und i dr Berechnig berücksichtige.
- Platte bemesse: Biegemoment, plastischi Verformig, Randpressig, Lochleibig und allfälligi Prying Action überprüefe.
- Schweissnähte kontrolliere: Nahtdicke, Nahtlängi, Anschlussgeometrie und Kraftübertragig müend zur Plattenspannig passe. Sichtprüefig und, wenn erforderlich, weiterführendi Prüfverfahre vorsehe.
- Ankergruppe nachwiise: Zug, Querchraft, kombinierte Last, Gruppenwirkung, Randnächi und Versagesszenarie im Beton getrennt beurteila.
- Montage vorbereite: Bohrlochdurchmesser, Bohrlochtüüfi, Reinigig, Setztüüfi, Drehmoment und Aziehabfolg gemäss Zulassig beziehungsweise Herstellerangabe festlege.
- Uflagerig sicherstelle: Platte vollflächig und plan ausrichte. Spalte, lose Unterlage und unkontrollierti Distanzstück sind nöd akzeptabel.
- Grenzwärt dokumentiere: Verformige, Ankerchräft, Ausnützig, Korrosionsschutz und allfälligi Abweichige protokolliere. Bei Überschreitig isch e Freigab vo dr verantwortliche Fachplanig erforderlich.
Für komplexi Anschlüss isch e Vergleich vo zwei Modellannahme besonders hilfreich: einmal mit starrer Platte und einmal mit realistisch flexibler Platte. Wenn d höchstbelastete Ankerchräft deutlich auseinanderlieged, darf d Starrannahme nöd ohne weitere Begründig verwendet werde. Einzelni Veröffentlichige nenne im Zusammenhang mit Versueche Differenze im Bereich vo ungefähr 10 bis 15 Prozent, bi dene kei nachteiligi Wirkung uf d Gruppentragfähigkeit beobachtet worde isch. Das isch aber kei allgemeingültiger Grenzwert für alli Projekte. Massgebend sind immer Lastfall, Untergrund, Bauteilgeometrie, Zulassig und d Beurteilung durch d verantwortliche Ingenieurin oder de verantwortliche Ingenieur.
Mit der richtige Plattendicki zu duurhafter Sicherheit im Stahlbetonbau
Dr Hebeleffekt darf nöd uf d liechti Schultere gno werde. E Ankerplatte, wo unter Last sichtbar oder rechnerisch nachgit, verändered dr ganze Lastabtrag. D Zuganker werde stärker beansprucht, d Betonpressige konzentriere sich, und Schweissnähte sowie Anschlussprofile chönd in e Lastbereich cho, für de sie nöd dimensioniert worde sind. Entscheidend isch deshalb s Zusammenspiel vo Plattendicke, Hebelarm, Untergrund, Ankergeometrie und Montagequalität.
Ein paar Millimeter meh Stahl chönd im Verhältnis zu mögliche Folgeschäde e überschaubari Massnah sii. Sie sind aber nur denn wirksam, wenn d gesamte Konstruktion korrekt erfasst und ausgeführt wird. Für jedi sicherheitsrelevanti Befestigung ghöred e nachvollziehbari Bemessig, passendi Zulassig, kontrollierti Bohr- und Setzarbeit, tragfähigi Uflagerig und e dokumentierti Schlusskontrolle dezue. So wird us ere rechnerische Annahme e dauerhaft tragfähige und praxisgerecht montierte Verbindung im Stahlbetonbau.
